一、產品概述

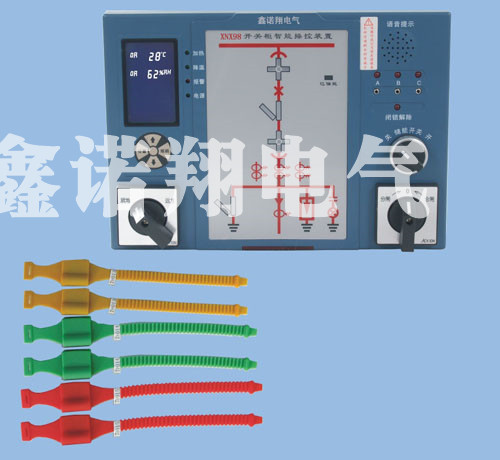

全新概念的開關柜智能操控裝置。 產品功能強大，使用于3-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、以及無線測溫功能、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口，能夠使開關柜進一步，智能化，網絡化，數字化。方便廣大用戶使用與操作。

二、技術指標

    工作溫度：－20～＋65℃

工作濕度：≤95％RH

介質強度：≥AC2000V

絕緣性能：≥100MΩ

抗電磁干擾性能：符合IEC255－22的標準規定

工作電源：  220VAC/DC

動態閃爍頻率：兩次/秒

濕度測量范圍（%）：20～100 RH

溫度測量范圍：－20＋80℃

濕度測量精度：±3.0%RH

無線測溫范圍：0℃～＋120℃

溫度測量精度： ±1℃

響應時間：≤2s

人體接近感應時間：≤3秒

人體接近語音提示時間：0～29秒

開關量輸入端子和LED數碼顯示關聯關系：動態配置

通訊方式：RS485

通訊波特率：1200bps、2400bps、4800bps、9600bps可選

數據格式：8個數據位 1個終止位 無奇偶校驗

三、安裝尺寸與接線圖

3.1安裝尺寸(開孔尺寸：249mm×173mm)

3.2接線圖

四、運輸與貯存

開關柜智能操控裝置運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

保存開關柜智能操控裝置應在原包裝內，保存的地方環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。

開關柜智能操控裝置在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的開關柜智能操控裝置疊放高度不超過3只。

有任何疑問，請聯系我公司客服：0312-6770708。
